Mo-Sys StarTracker Max: Il Navigatore Satellitare della Virtual Production

Nel cinema moderno e nel broadcast di alto livello, il confine tra realtà e finzione è diventato invisibile. Ma come fa uno sfondo digitale a muoversi in perfetta sincronia con una camera reale? La risposta è nel Mo-Sys StarTracker Max. Se il Boland è l’occhio e la URSA è il cuore, lo StarTracker Max è il sistema nervoso che coordina ogni movimento.

Evoluzione del leggendario StarTracker (lo standard industriale per anni), la versione Max è più piccola, più leggera e incredibilmente più potente. Non è solo un sensore: è un concentrato di intelligenza artificiale e ottica di precisione che permette a registi e creatori di contenuti di fondere attori reali e mondi virtuali con una precisione millimetrica.

Che si tratti di uno studio televisivo con scenografie in Realtà Aumentata o di un volume LED (tipo The Mandalorian), lo StarTracker Max garantisce che la prospettiva del mondo digitale sia sempre matematicamente corretta rispetto alla lente della telecamera, eliminando il fastidioso effetto di “scivolamento” tipico dei sistemi meno evoluti.

Perché “StarTracker”? Il Concetto delle Stelle sul Soffitto

A differenza dei sistemi meccanici o magnetici, Mo-Sys utilizza una tecnologia ottica unica:

• Le “Stelle” (Retro-reflective stickers): Vengono applicati dei piccoli adesivi riflettenti sul soffitto dello studio in modo casuale.
• Il Sensore a Infrarossi: Montato sopra la camera, lo StarTracker Max “guarda” il soffitto, riconosce la mappa delle stelle e calcola istantaneamente la posizione della camera in 6 gradi di libertà (6DoF): posizione (x, y, z) e rotazione (pitch, roll, yaw).

I Punti Chiave del Modello “Max”:

• Miniaturizzazione: Il design è stato ridotto drasticamente, rendendolo perfetto per l’uso su gimbal (come il DJI Ronin) o per camere a mano.
• Auto-allineamento: Grazie agli algoritmi migliorati, la calibrazione iniziale è più veloce che mai.
• Processore Integrato: Non serve un PC esterno ingombrante per elaborare i dati di tracking; il “Max” fa tutto a bordo, inviando i dati direttamente via rete (Ethernet).

Tracking Ottico a Infrarossi: Le “Costellazioni” dello Studio

A differenza dei sistemi meccanici (che usano sensori sulle ruote o sui bracci delle gru) o dei sistemi “Inside-Out” (che cercano di capire dove si trovano guardando l’ambiente circostante), lo StarTracker Max utilizza un metodo ottico assoluto.

Il Principio delle “Stelle” Riflettenti

Il sistema si basa sull’applicazione di piccoli adesivi circolari retroriflettenti (le “stelle”) sul soffitto dello studio.

• Mappa Stellare: Lo StarTracker Max scansiona il soffitto con un illuminatore a infrarossi integrato. Poiché la posizione di ogni adesivo è mappata matematicamente durante la calibrazione iniziale, il sensore sa sempre esattamente dove si trova rispetto al soffitto.
• Immunità alle Interferenze: Poiché lavora nello spettro degli infrarossi e guarda verso l’alto, il tracking non viene disturbato dalle luci del set, dai movimenti degli attori o dai cambiamenti nella scenografia reale.

I 6 Gradi di Libertà (6DoF)

Il tracking del Mo-Sys Max non si limita a capire dove punti la telecamera. Esso calcola in tempo reale sei variabili fondamentali:

1. X, Y, Z (Posizione): Spostamento nello spazio (carrellate, dolly, movimenti in altezza).
2. Pan, Tilt, Roll (Rotazione): Orientamento della camera (panoramiche, inclinazioni e rotazioni sull’asse della lente).

Elaborazione “On-Board” e Latenza Ultra-Bassa

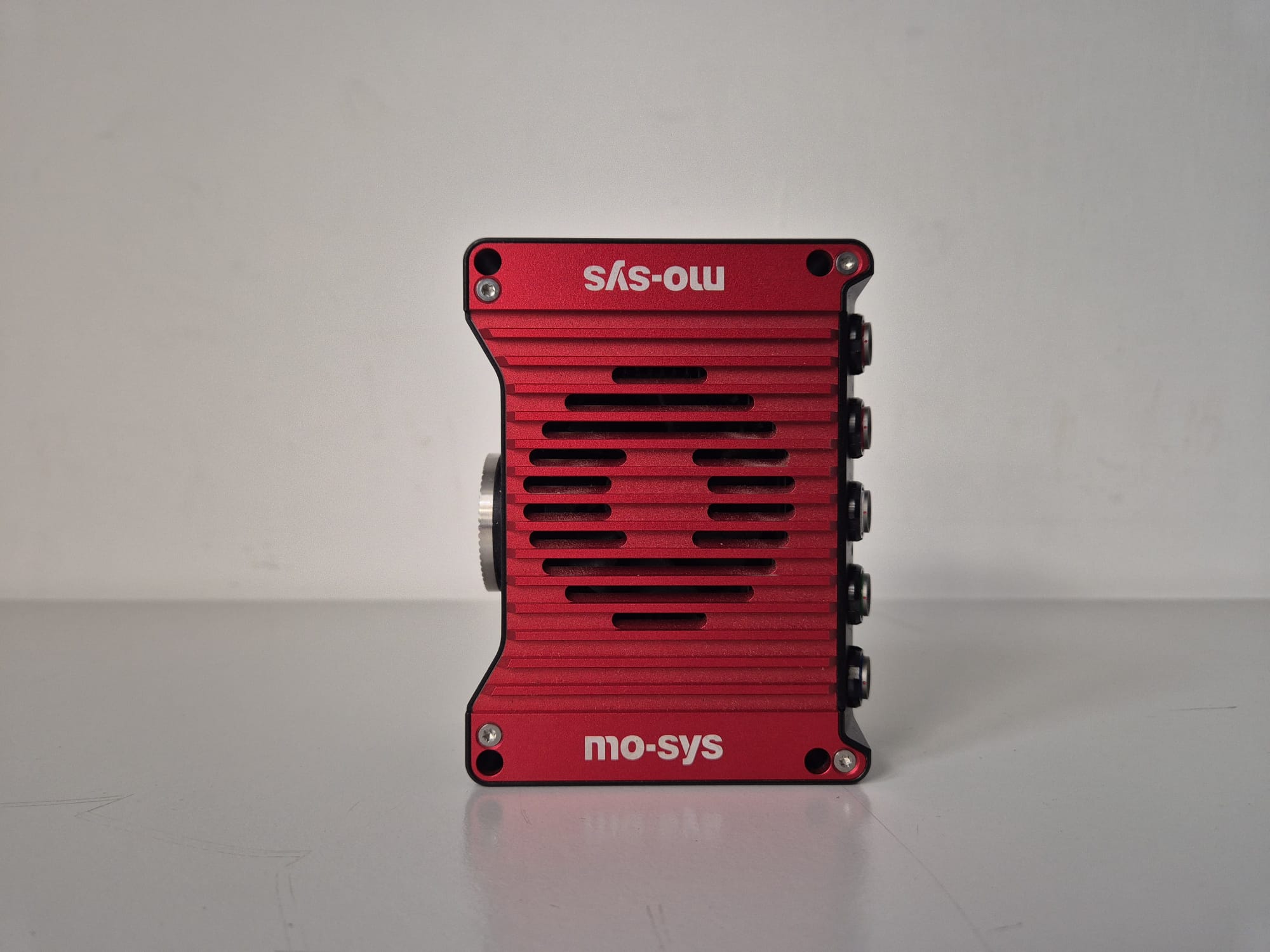

La vera rivoluzione del modello Max rispetto alle versioni precedenti è la potenza di calcolo integrata nello chassis miniaturizzato.

• Niente PC Esterni: Il processore all’interno dello StarTracker Max esegue tutti i calcoli di triangolazione ottica internamente. Questo riduce drasticamente il percorso che i dati devono fare prima di arrivare al motore grafico (Unreal Engine o Pixotope).
• Latenza Quasi Zero: In una produzione live, se il tracking arriva con ritardo, lo sfondo digitale “scivola” rispetto all’attore, distruggendo l’illusione. Il Max comunica la posizione della camera con una velocità tale che il movimento virtuale e quello reale appaiono fusi in un unico corpo.

Calibrazione e Precisione delle Lenti (Lens Files)

Il tracking della posizione della camera è solo metà dell’opera. Per un’illusione perfetta, il sistema deve sapere cosa sta facendo la lente.

• Dati di Zoom e Fuoco: Lo StarTracker Max si interfaccia con gli encoder delle lenti professionali (come le Fujinon o Canon usate sulle URSA).
• Distorsione della Lente: Ogni obiettivo ha una sua curvatura (distorsione a barilotto o a cuscino). Mo-Sys include strumenti per mappare queste imperfezioni. Il risultato? Se fai uno zoom nel mondo reale, lo sfondo digitale ingrandisce con la stessa identica distorsione ottica, rendendo il fotomontaggio invisibile.

Il consiglio tecnico di FotografiaModerna: Il vantaggio competitivo dello StarTracker Max è la sua stabilità. Una volta calibrato, non ha bisogno di “re-honing” (ritrovare lo zero). Puoi spegnere lo studio, riaccenderlo il giorno dopo e il tracking sarà esattamente lì dove lo avevi lasciato, pronto per girare in pochi secondi.

Anatomia del Rig: L’Integrazione Fisica dello StarTracker Max

Montare uno StarTracker Max non significa solo aggiungere un accessorio; significa creare un sistema integrato dove ogni movimento meccanico della camera viene tradotto in dati matematici. Il “Max” è stato riprogettato proprio per essere il più discreto e bilanciato possibile sul corpo macchina.

Il Posizionamento del Sensore (L’Occhio verso l’Alto)

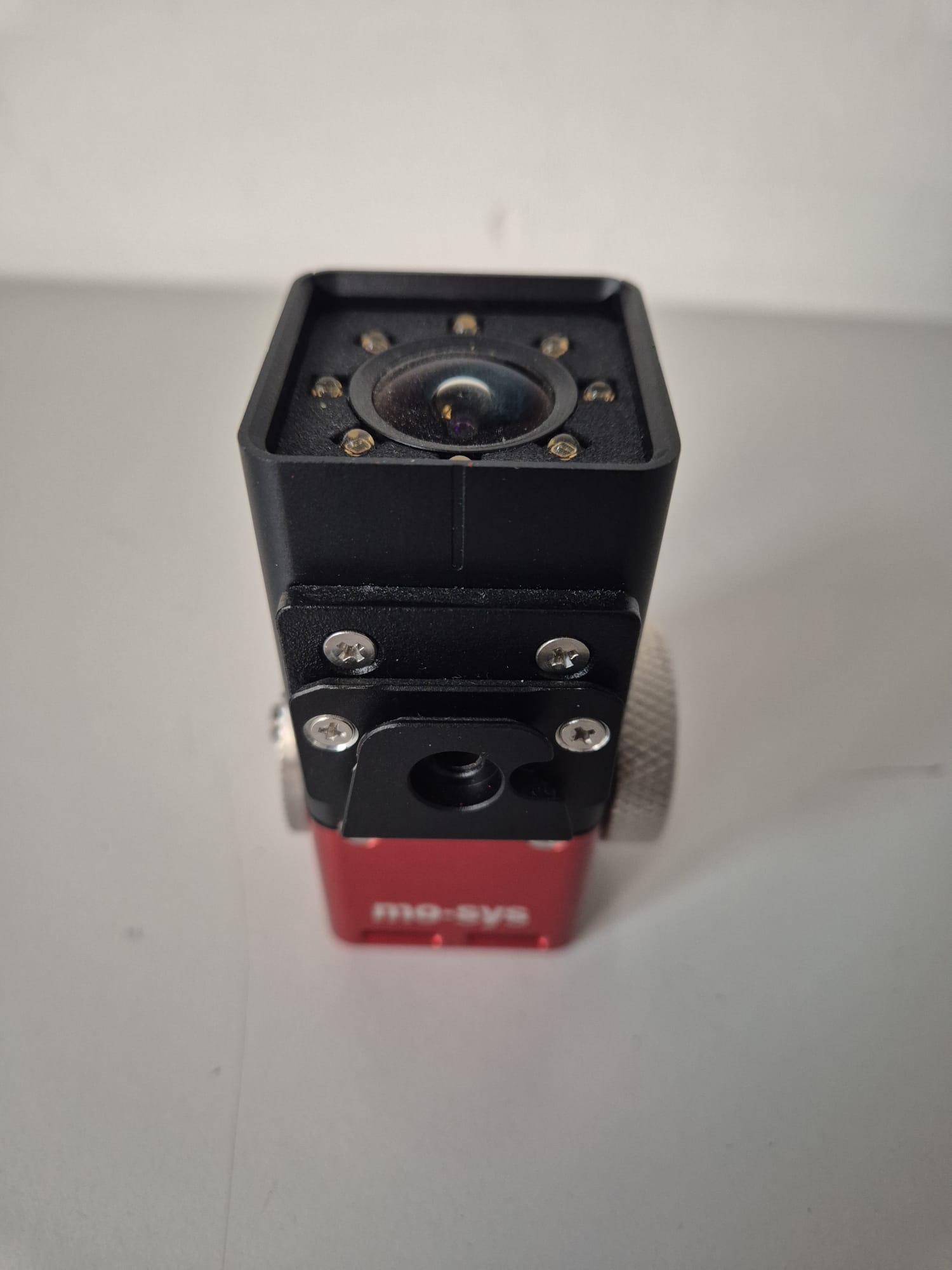

Il cuore del sistema è il sensore a infrarossi miniaturizzato.

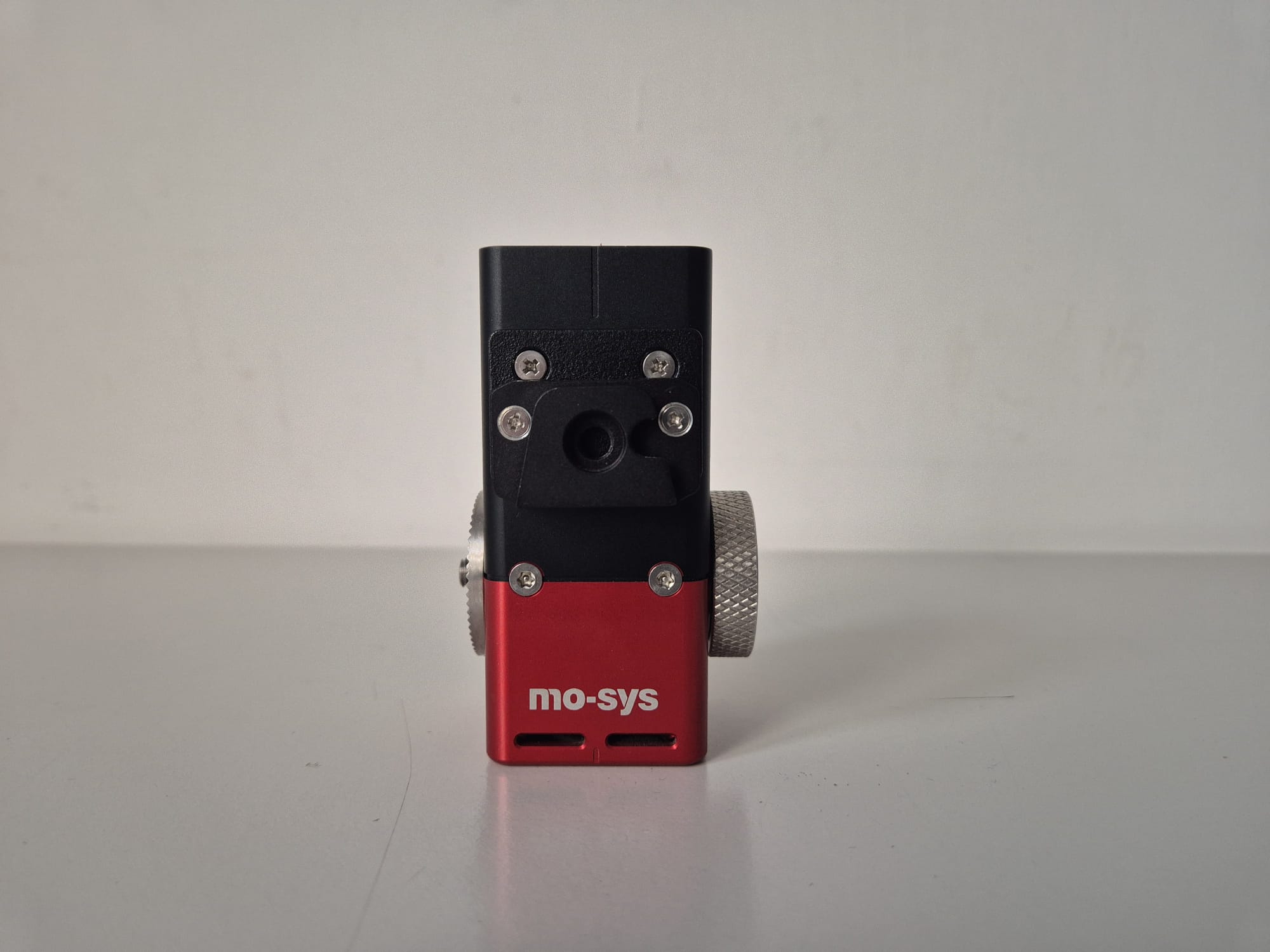

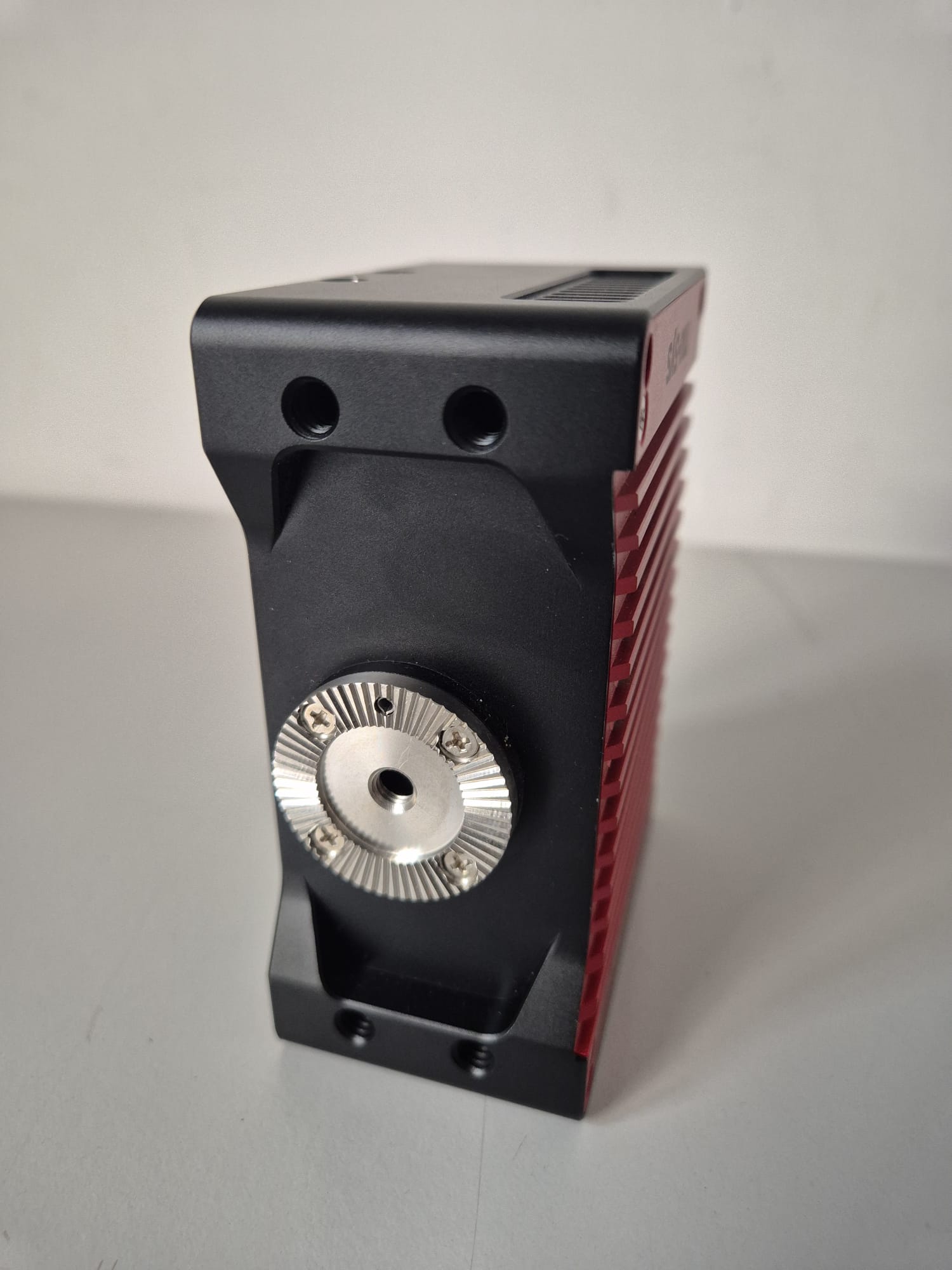

• Montaggio Superiore: Tipicamente viene installato sulla parte superiore della camera tramite attacchi standard (come fori da 1/4″ o 3/8″ o slitte dedicate).
• Orientamento: A differenza della lente principale che guarda il soggetto, il sensore dello StarTracker Max guarda costantemente verso il soffitto (o ovunque siano state posizionate le “stelle” riflettenti).
• Offset Matematico: Una volta montato, il sistema deve conoscere l’esatta distanza (X, Y, Z) tra il centro ottico del sensore e il centro ottico della lente della camera. Questo “offset” è ciò che permette al software di far coincidere perfettamente il punto di vista reale con quello virtuale.

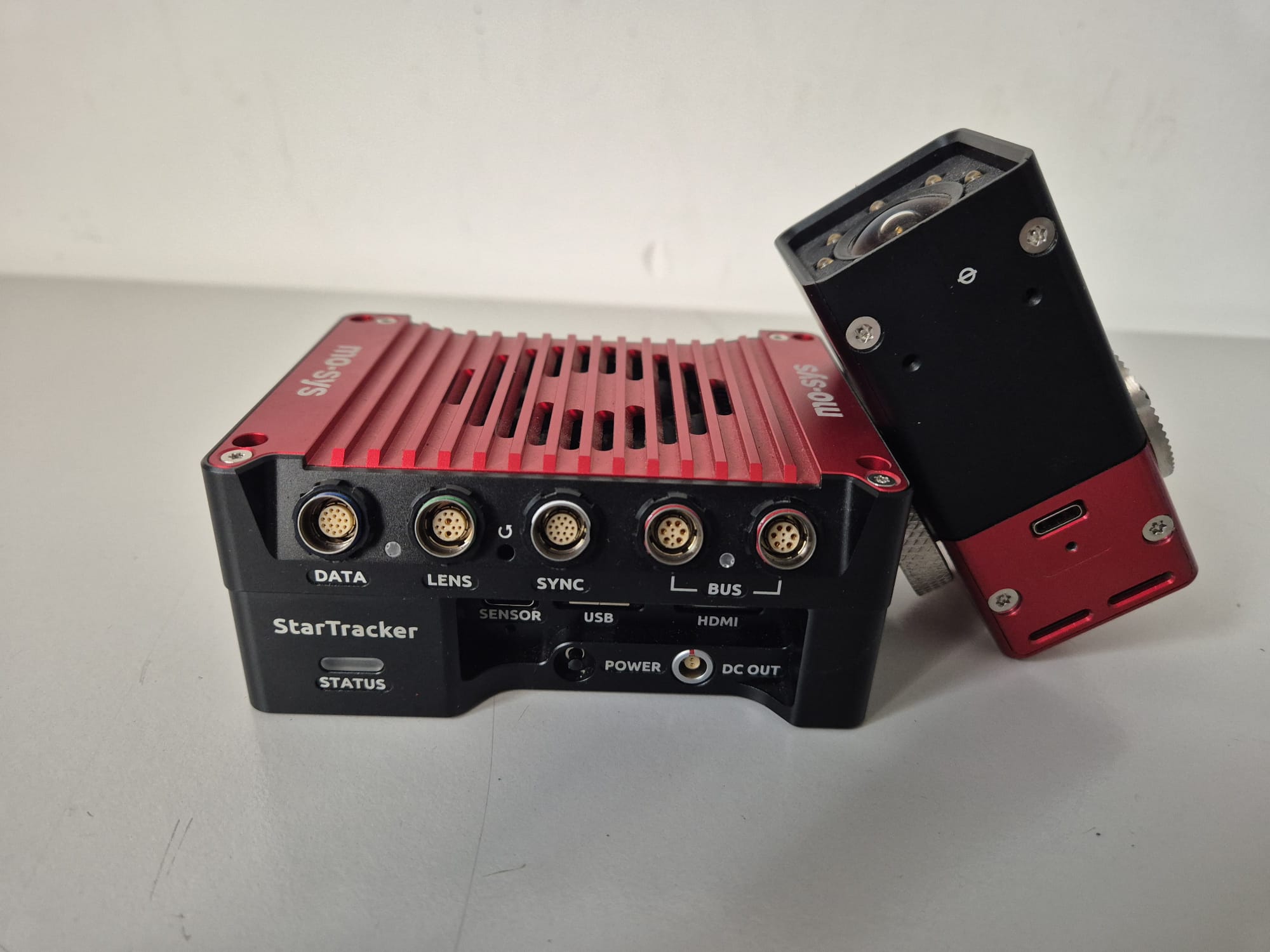

Il Cablaggio e la Trasmissione Dati

Il modello Max riduce drasticamente il “disordine” dei cavi tipico dei vecchi sistemi di tracking:

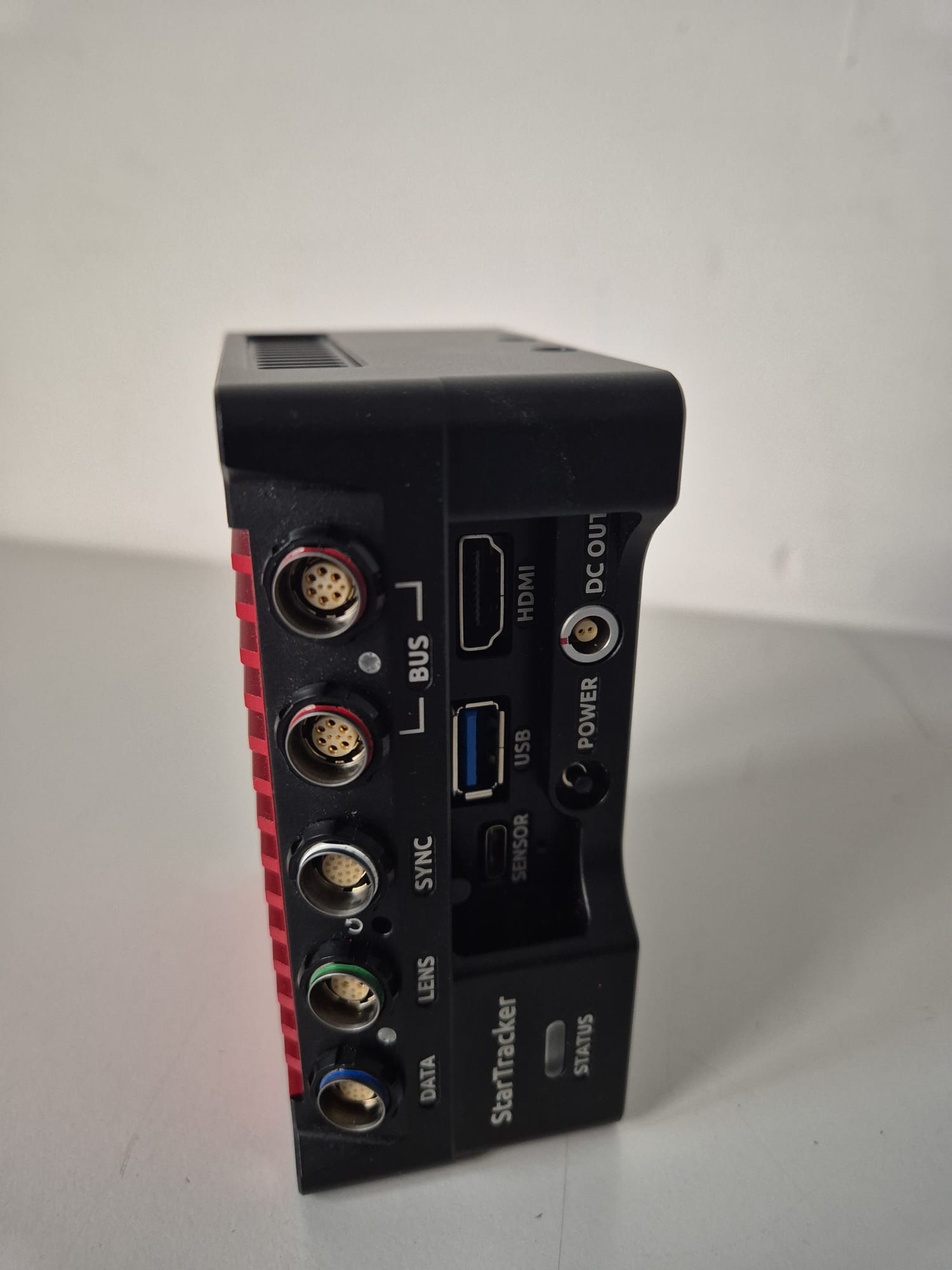

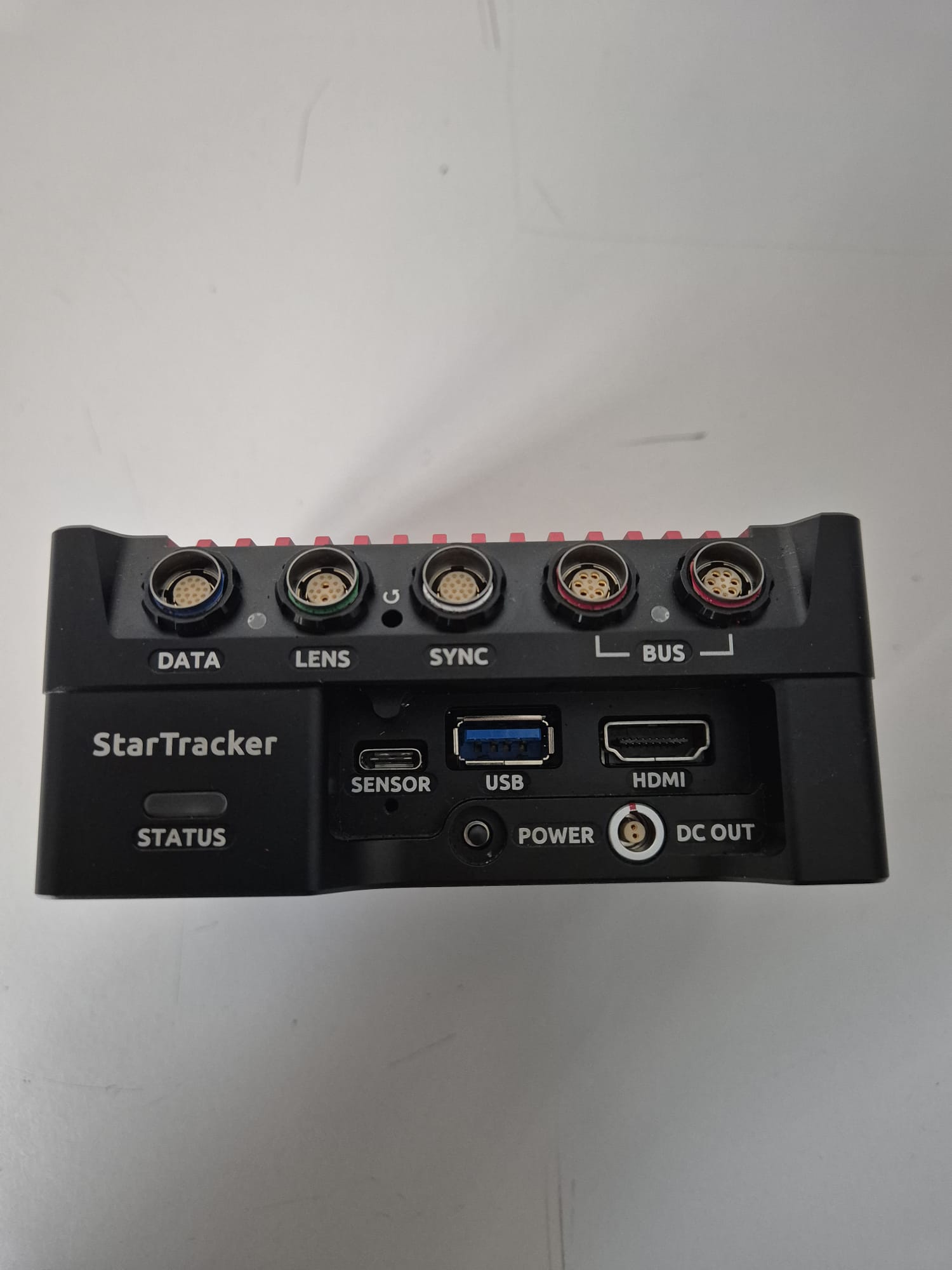

• Interfaccia Unificata: Dispone di connessioni robuste pensate per il set. Il flusso di dati (posizione e rotazione) viene solitamente inviato tramite un singolo cavo Ethernet (RJ45) verso la rete dello studio.
• Sincronizzazione (Genlock): Per evitare che il tracking “scatti” rispetto al video, il sistema riceve un segnale di Genlock. Questo assicura che ogni pacchetto di dati di posizione sia perfettamente sincronizzato con il fotogramma catturato dalla camera.

Interfaccia con la Lente: Gli Encoder

Perché il tracking sia completo, la camera deve comunicare al sistema cosa sta succedendo dentro l’obiettivo:

• Ingranaggi e Motori: Se la lente non ha encoder elettronici integrati, vengono montati dei piccoli motori esterni (simili ai follow-focus) sugli anelli di Fuoco e Zoom.
• Flusso Meta-Dati: Questi encoder leggono la posizione millimetrica delle lenti interne e inviano il dato allo StarTracker Max. In questo modo, se l’operatore cambia il fuoco o zooma sul soggetto, il sistema comunica al motore grafico di sfocare o ingrandire lo sfondo digitale in tempo reale.

Bilanciamento e Operatività sul Campo

Uno dei grandi vantaggi della versione “Max” è la sua leggerezza, che influisce minimamente sull’operatività della camera:

• Uso su Gimbal e Steady: Grazie al peso ridotto, può essere utilizzato su sistemi di stabilizzazione senza mandare in crisi i motori del gimbal. Questo permette movimenti di camera complessi e dinamici (come orbite o voli radenti) che prima erano quasi impossibili in Virtual Production.
• Nessuna Ostruzione: Il design compatto assicura che il sensore non intralci l’uso del mirino (viewfinder) o degli altri accessori necessari all’operatore.

Il consiglio di FotografiaModerna: Quando si monta lo StarTracker Max, la rigidità è tutto. Anche una vibrazione minima tra il sensore e la camera può causare un “jitter” (tremolio) nello sfondo virtuale. Usate sempre attacchi in acciaio o alluminio aeronautico per assicurarvi che sensore e camera siano un unico blocco solido.

La Creazione della “Mappa Stellare” (Auto-Mapping)

Il primo passo non riguarda la camera, ma lo spazio. Lo StarTracker Max deve imparare la posizione di ogni singolo adesivo riflettente sul soffitto.

• Scansione Iniziale: Si muove la camera (con il sensore rivolto verso l’alto) lentamente per tutto lo studio. Il sensore “spara” impulsi a infrarossi e cattura il riflesso delle “stelle”.
• Triangolazione: Grazie agli algoritmi migliorati della versione Max, il sistema calcola la posizione relativa di ogni adesivo con una precisione millimetrica, creando una nuvola di punti 3D digitale. Una volta fatta questa operazione, lo studio è “mappato” per sempre.

Definizione dello Spazio 3D (Homing & Origin)

Ora che il sistema conosce il soffitto, deve capire dov’è il punto zero (l’origine) della scena virtuale.

• Il Pavimento: Si posiziona la camera sul pavimento dello studio. Questo dice allo StarTracker: “Questa è l’altezza zero (Z = 0)”.
• L’Orientamento: Si punta la camera verso quello che vogliamo sia il fronte della nostra scena virtuale. In questo modo, il sistema imposta l’asse Y (profondità) e l’asse X (larghezza). Da questo momento, ogni millimetro di spostamento fisico della camera corrisponde esattamente a un millimetro di spostamento nel mondo digitale (es. Unreal Engine).

Il Centro Ottico (Sensor-to-Lens Offset)

Questa è la parte più delicata. Il sensore di tracking è montato sopra la camera, ma il pubblico vede attraverso la lente.

• Il Calcolo del Disallineamento: Dobbiamo dire al sistema esattamente quanti centimetri passano tra il sensore Mo-Sys e il centro del sensore della camera.
• Perché è vitale? Se ruoti la camera (pan/tilt), il sensore Mo-Sys compie un arco più ampio rispetto alla lente. Senza questa calibrazione dell’offset, lo sfondo virtuale sembrerebbe “ruotare” attorno a un punto sbagliato, distruggendo l’illusione della prospettiva.

Calibrazione Dinamica della Lente (Lens Mapping)

Infine, bisogna calibrare il comportamento dell’obiettivo. Le lenti non sono perfette: quando zoomi o cambi il fuoco, il campo visivo si stringe o si allarga in modo non sempre lineare.

• Zoom & Focus Tracking: Si inquadra una griglia di calibrazione e si muovono le ghiere della lente. Lo StarTracker Max registra come cambia l’immagine.
• Nodal Point: Il sistema trova il “punto nodale” della lente (il punto esatto dove la luce si incrocia all’interno dell’obiettivo). È il segreto per evitare che lo sfondo virtuale “scivoli” lateralmente durante le panoramiche.

Il consiglio tecnico di FotografiaModerna: Con il modello Max, Mo-Sys ha introdotto funzioni di auto-calibrazione. Se un operatore urta accidentalmente il sensore spostandolo di pochi millimetri, il sistema è in grado di accorgersene e ricalibrare l’offset dinamicamente, evitando di dover fermare la produzione per ore.

Il Futuro della Produzione è Senza Limiti

Il Mo-Sys StarTracker Max non è semplicemente un accessorio per la camera; è la chiave d’accesso a una nuova era della narrazione visiva. Grazie alla sua capacità di mappare lo spazio con precisione millimetrica e latenza zero, permette a registi e creatori di contenuti di muoversi in mondi digitali con la stessa naturalezza con cui si cammina in un bosco o in una piazza reale.

La miniaturizzazione del modello Max, unita alla potenza di calcolo integrata e alla facilità di calibrazione, lo rende lo standard assoluto per chi vuole fare sul serio nel campo della Virtual Production e della Realtà Aumentata. Che si tratti di un piccolo studio o di un immenso teatro di posa, lo StarTracker Max garantisce quella stabilità e quella coerenza visiva che trasformano un “esperimento digitale” in una produzione cinematografica o broadcast di altissimo livello.

Perché investire nello StarTracker Max:

• Affidabilità Industriale: Una volta impostato, il tracking non “scivola” mai.
• Versatilità Totale: Compatibile con qualsiasi corpo macchina e su ogni supporto (gru, gimbal, spalla).
• Integrazione Nativa: Dialoga perfettamente con Unreal Engine e i principali motori di rendering real-time.
• Risparmio di Tempo: Procedure di calibrazione e mappatura velocizzate del 50% rispetto alle generazioni precedenti.

Sappiamo che entrare nel mondo della Virtual Production può sembrare complesso e che la scelta dell’hardware giusto richiede consulenza e supporto tecnico di alto profilo.

Proprio per questo, abbiamo una notizia importante per tutti i professionisti, gli studi e le case di produzione che ci seguono: FotografiaModerna.it ha un contatto diretto e privilegiato con Mo-Sys.

Se sei interessato a implementare il sistema StarTracker Max nella tua struttura, se hai bisogno di quotazioni specifiche o desideri approfondire come integrare questa tecnologia nel tuo attuale workflow operativo, non esitare a contattarci a [email protected]
